Gdy pracownik magazynu kilka razy wraca do tej samej alejki, a materiał krąży między stanowiskami zamiast płynnie przechodzić przez proces, problem często tkwi w organizacji przestrzeni. Diagram spaghetti pozwala narysować rzeczywistą drogę ludzi, produktów lub dokumentów, a następnie znaleźć zbędne przejścia, zawracanie i punkty zatorów. Pokażę, jak przygotować taką analizę, co mierzyć, jak interpretować wynik i kiedy sama zmiana układu nie wystarczy.
Jedna mapa może ujawnić kosztowne straty w procesie
- Cel: zobaczyć faktyczny ruch ludzi, materiałów lub informacji na planie obszaru.
- Największa wartość: wykrywanie zbędnego chodzenia, przewożenia, zawracania i krzyżowania tras.
- Jak zacząć: obserwować realny proces, a nie trasę opisaną w instrukcji.
- Co mierzyć: dystans, liczbę przejść, czas, oczekiwanie i liczbę przekazań.
- Ważne ograniczenie: mapa pokazuje problem, ale nie wybiera za firmę najlepszego rozwiązania.
Co naprawdę pokazuje diagram ruchu
To prosta mapa pomieszczenia, hali, sklepu, biura albo punktu obsługi, na której zaznacza się trasę pokonywaną przez konkretną osobę, produkt lub dokument. Każdy odcinek odpowiada rzeczywistemu przemieszczeniu, dlatego końcowy obraz często przypomina poplątany makaron. Im więcej przecięć, pętli i powrotów, tym większa szansa, że proces zawiera marnotrawstwo ruchu.
Metoda wywodzi się z podejścia Lean, ale nie wymaga skomplikowanego oprogramowania ani zaawansowanej analityki. Wystarczy plan obszaru, obserwacja i oznaczenie kolejnych punktów. Ja traktuję ją przede wszystkim jako narzędzie do rozmowy o faktach, ponieważ zdanie „magazyn jest źle ułożony” niewiele znaczy, dopóki nie pokażemy, kto, dokąd i ile razy musi się przemieszczać.
Jak czytać gotową mapę
Najważniejsza nie jest sama długość narysowanej linii. Trzeba sprawdzić, gdzie trasa się powtarza, w którym miejscu pracownik zawraca, czy dwie osoby przecinają sobie drogę oraz czy materiał przechodzi przez stanowiska w logicznej kolejności. Szczególnie podejrzane są sytuacje, w których produkt wraca do wcześniejszej strefy albo operator opuszcza stanowisko, aby pobrać narzędzie lub potwierdzenie.
| Element mapy | Co może oznaczać | Jakie pytanie zadać |
|---|---|---|
| Długa trasa | Niepraktyczny układ stanowisk lub punktów składowania | Czy te miejsca muszą być tak daleko od siebie? |
| Powrót tą samą drogą | Brak materiału, informacji albo narzędzia w odpowiednim miejscu | Dlaczego pracownik nie może wykonać zadania za jednym przejściem? |
| Wiele przecięć | Ryzyko kolizji, oczekiwania i pomyłek | Czy można rozdzielić kierunki ruchu? |
| Gęsta linia w jednym punkcie | Wąskie gardło lub wspólny zasób dla wielu osób | Czy problemem jest lokalizacja, przepustowość czy kolejność pracy? |
Jak przygotować analizę krok po kroku
Dobrze wykonana mapa zaczyna się od jasno określonego przypadku. Nie próbuję od razu odwzorowywać całej hali i wszystkich procesów, bo wynik staje się nieczytelny. Lepiej wybrać jeden przepływ, na przykład kompletowanie zamówienia, przyjęcie dostawy albo obsługę reklamacji.
- Określ zakres obserwacji. Zapisz, jaki proces analizujesz, gdzie się zaczyna i gdzie kończy. Wybierz konkretną zmianę, zamówienie, produkt albo typ klienta.
- Przygotuj plan obszaru. Zaznacz wejścia, wyjścia, regały, stanowiska, urządzenia, strefy odkładcze i miejsca oczekiwania. Skala nie musi być idealna, ale powinna pozwalać porównać odległości.
- Obserwuj rzeczywisty przebieg. Śledź jedną osobę lub jedną partię materiału od początku do końca. Nie poprawiaj procesu podczas pomiaru, nawet jeśli widzisz oczywisty błąd.
- Rysuj trasę w kolejności zdarzeń. Oznaczaj kolejne punkty numerami albo kolorami. Osobne kolory dla różnych pracowników, produktów lub etapów ułatwiają zauważenie kolizji.
- Zapisuj dane liczbowe. Zmierz dystans, czas przemieszczania, liczbę powrotów i momenty oczekiwania. Sama grafika dobrze pokazuje skalę problemu, ale liczby pomagają ustalić priorytety.
- Porównaj stan obecny z propozycją zmiany. Dopiero po analizie przygotuj wariant przyszły i sprawdź, czy skrócenie jednej trasy nie tworzy nowego zatoru w innym miejscu.
Do prostego ćwiczenia wystarczy wydrukowany plan i ołówek. Przy większej liczbie wariantów można użyć Excela, programu do diagramów albo aplikacji z planem hali, ale narzędzie cyfrowe nie zastąpi obserwacji. Najczęstszy błąd polega na rysowaniu procesu z pamięci, ponieważ wtedy nie widać drobnych, powtarzanych przejść.
Jakie dane warto zebrać
Minimalny zestaw obejmuje dystans i liczbę przejść. W praktyce dokładam do niego czas operacji, czas oczekiwania, liczbę przekazań oraz przyczynę każdego odejścia od stanowiska. Dzięki temu można odróżnić ruch konieczny od ruchu wywołanego złym rozmieszczeniem materiałów.
| Wskaźnik | Przykładowy sposób zapisu | Dlaczego ma znaczenie |
|---|---|---|
| Dystans | Metry na jedno zamówienie lub cykl | Pokazuje skalę obciążenia i potencjał skrócenia trasy. |
| Liczba przejść | Przejścia między strefami w jednym cyklu | Ujawnia powtarzalne wizyty w tych samych miejscach. |
| Czas ruchu | Sekundy lub minuty na cykl | Pozwala ocenić wpływ zmiany na wydajność. |
| Oczekiwanie | Czas przed urządzeniem, stanowiskiem lub decyzją | Pomaga sprawdzić, czy problemem jest przepływ, a nie sama odległość. |
Jeśli chcesz policzyć efekt finansowy, możesz użyć prostego wzoru: łączny dystans × liczba cykli × koszt jednej roboczogodziny. To tylko przybliżenie, bo trzeba uwzględnić także bezpieczeństwo, jakość i ograniczenia techniczne, ale nawet orientacyjny wynik pomaga przekonać zespół do testu.
Gdzie ta metoda daje największą wartość
Najlepiej sprawdza się tam, gdzie ludzie lub materiały fizycznie przemieszczają się po określonym obszarze. Nie ogranicza się jednak do produkcji. W firmach handlowych i transportowych może pokazać, dlaczego przyjęcie przesyłki, kompletowanie paczki albo obsługa zwrotu trwa dłużej, niż wynikałoby to z samej pracy przy komputerze.

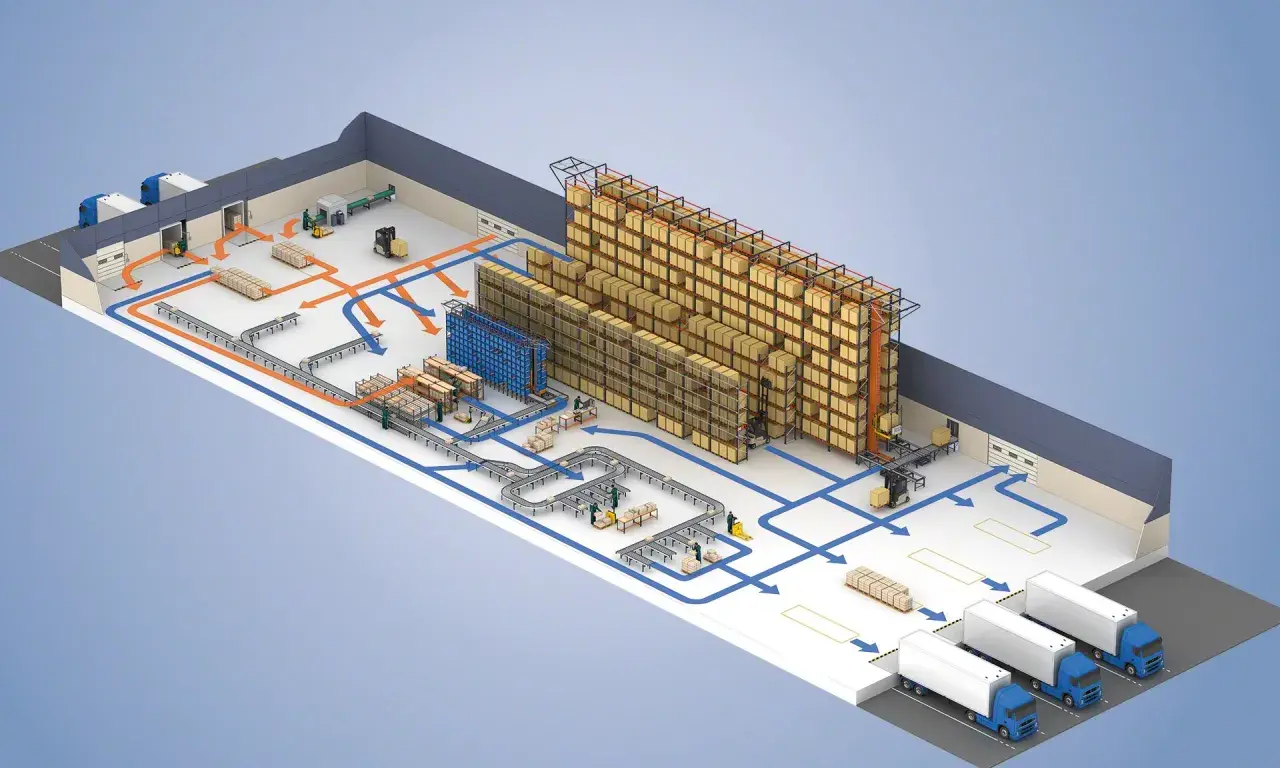

Magazyn i centrum dystrybucyjne
Przy kompletowaniu zamówień warto śledzić trasę operatora od momentu pobrania listy do odstawienia gotowej paczki. Mapa często ujawnia, że towary o wysokiej rotacji leżą daleko od pakowania, produkty z jednego zamówienia są rozrzucone po kilku strefach, a pracownik wraca po etykietę lub opakowanie.
W przyjęciu dostawy należy osobno przeanalizować drogę od rampy przez kontrolę, identyfikację i odkładanie towaru. Nie zawsze najkrótsza ścieżka jest najlepsza. Przejście przez kontrolę jakości może wydłużać trasę, ale jego usunięcie zwiększałoby ryzyko błędów. Celem jest eliminowanie ruchu zbędnego, nie każdego ruchu.
Produkcja i utrzymanie ruchu
Na hali można odwzorować trasę operatora, materiału albo narzędzia. Jeżeli pracownik regularnie opuszcza stanowisko, aby pobrać komponent, szukać przyrządu lub zatwierdzić dokument, problem może dotyczyć zaopatrzenia stanowiskowego, standardu pracy albo lokalizacji decyzji, a nie tylko ustawienia maszyn.
W utrzymaniu ruchu mapa pomaga porównać drogę do awarii z drogą po wdrożeniu punktów narzędziowych i zapasów części. Z mojego doświadczenia wynika, że właśnie te krótkie, pozornie nieistotne wyprawy potrafią zaburzyć rytm pracy bardziej niż jeden długi transport wykonywany raz na zmianę.
Przeczytaj również: Kolaboracja w praktyce - przykłady i zasady skutecznej współpracy
Biuro, sklep i obsługa klienta
W biurze można śledzić obieg dokumentu lub drogę pracownika potrzebnego do zatwierdzenia sprawy. W sklepie analizuje się przepływ klienta, personelu i towaru, a w punkcie obsługi przesyłek można sprawdzić, czy przyjęcie, ważenie, etykietowanie i odkładanie paczki odbywają się w logicznej kolejności.
W tych zastosowaniach trzeba uważać na nadinterpretację. Sama długość trasy klienta nie przesądza o jakości obsługi, bo znaczenie mają również widoczność produktów, dostępność pracownika i komfort poruszania się. Mapa jest punktem wyjścia do decyzji, a nie automatyczną instrukcją przebudowy przestrzeni.
Jak zamienić poplątane linie w konkretną zmianę
Po narysowaniu trasy nie zaczynam od przesuwania regałów. Najpierw grupuję przyczyny ruchu. Inaczej rozwiązuje się przejście po brakujący materiał, inaczej oczekiwanie przy wspólnym urządzeniu, a jeszcze inaczej krzyżowanie się ruchu pieszych z wózkami.
- Zbliż punkty o częstym przepływie. Towary i narzędzia używane w jednym cyklu powinny być dostępne bez zbędnego zawracania.
- Ustal logiczną kolejność stref. Przyjęcie, kontrola, składowanie, kompletowanie i pakowanie powinny tworzyć możliwie płynny kierunek.
- Rozdziel ruchy kolizyjne. Osobne trasy lub godziny dla pieszych, wózków i dostaw mogą poprawić zarówno bezpieczeństwo, jak i przepustowość.
- Usuń przyczyny odejść. Zaopatrzenie stanowiska, punkt drukowania etykiet lub dostęp do systemu powinny odpowiadać realnemu rytmowi pracy.
- Przetestuj zmianę na małym obszarze. Krótki pilotaż jest bezpieczniejszy niż kosztowna przebudowa całego magazynu.
Przy wyborze rozwiązania porównuję nie tylko metry. Liczę również koszt przestawienia wyposażenia, wpływ na bezpieczeństwo, łatwość skalowania i ryzyko pogorszenia innego procesu. Najtańsza zmiana nie zawsze daje najlepszy wynik, jeśli utrudnia przyjęcie dostaw albo ogranicza możliwość dalszego wzrostu.
| Rozwiązanie | Kiedy ma sens | Ograniczenie |
|---|---|---|
| Zmiana lokalizacji materiałów | Gdy główną stratą są długie lub powtarzalne przejścia | Może pogorszyć dostępność dla innego procesu. |
| Zmiana kolejności operacji | Gdy materiał wraca do wcześniejszego etapu | Wymaga sprawdzenia wymagań jakościowych i technologicznych. |
| Podział stref lub tras | Gdy występują przecięcia ruchu i oczekiwanie | Może zmniejszyć elastyczność przy małym wolumenie. |
| Automatyzacja transportu | Gdy ruch jest częsty, powtarzalny i stabilny | Nie naprawi procesu, który jest źle zaprojektowany. |
Po zmianie trzeba wykonać drugą mapę w podobnych warunkach. Porównanie powinno obejmować ten sam typ zlecenia, podobną liczbę operacji i zbliżone obciążenie. Dopiero wtedy można uczciwie ocenić, czy spadła liczba przejść, skrócił się czas i zmniejszyła liczba przekazań.
Najczęstsze błędy podczas tworzenia mapy
Pierwszym błędem jest obserwowanie procesu tylko raz. Jeden nietypowy dzień może dać obraz zupełnie inny niż standardowa praca. Gdy ruch mocno zależy od asortymentu lub sezonu, lepiej zebrać kilka reprezentatywnych przypadków i zaznaczyć, co jest stałym wzorcem, a co wyjątkiem.
Drugi problem to pomijanie powodów przemieszczania. Dwie identyczne trasy mogą wynikać z różnych przyczyn: jedna z braku materiału, druga z kontroli jakości. Bez komentarza do linii mapa pokazuje objaw, ale nie wyjaśnia źródła straty.
- Rysowanie trasy idealnej zamiast rzeczywistej.
- Łączenie kilku pracowników na jednej, nieczytelnej mapie.
- Pomijanie oczekiwania, postoju i cofania.
- Ocenianie wyłącznie dystansu bez sprawdzenia jakości i bezpieczeństwa.
- Przebudowa całego obszaru przed wykonaniem małego testu.
- Brak pomiaru po wdrożeniu zmiany.
Trzeba też pamiętać, że metoda nie odpowie dobrze na pytania o czysto cyfrowy przepływ informacji. Jeżeli dokument krąży między systemami, a pracownicy nie przemieszczają się fizycznie, lepsze mogą być mapa procesu, SIPOC albo analiza czasu realizacji. Narzędzie dobieram do rodzaju straty, nie do popularności nazwy.
Od jednej mapy do lepszego standardu pracy
Największą wartość daje połączenie obserwacji przestrzeni z danymi operacyjnymi. Po analizie warto sprawdzić, czy krótsza trasa faktycznie zwiększyła liczbę obsłużonych zamówień, zmniejszyła liczbę błędów albo ograniczyła czas oczekiwania. Efekt powinien być widoczny w mierniku procesu, a nie tylko na nowym planie hali.
W większych organizacjach dobrze jest zachować mapę stanu obecnego, wariant przyszły i wynik pilotażu. Taki zestaw ułatwia szkolenie nowych pracowników, uzasadnia inwestycję i pozwala wrócić do decyzji, gdy zmieni się asortyment, wolumen lub układ zespołu.
Nie polecam też traktować tej analizy jako jednorazowego projektu. W magazynie po sezonie, zmianie regałów, wdrożeniu nowego systemu lub uruchomieniu dodatkowego kanału sprzedaży trasy mogą zmienić się w ciągu kilku tygodni. Krótka ponowna obserwacja często wystarcza, by sprawdzić, czy wcześniejsze usprawnienie nadal działa.
Najpierw zobacz przepływ, potem inwestuj w usprawnienia
Najprostszy plan działania obejmuje trzy etapy. Najpierw odwzoruj faktyczną trasę, potem nazwij jej przyczyny i zmierz koszt ruchu, a na końcu przetestuj jedną zmianę oraz porównaj wynik z punktem wyjścia.
Ta metoda nie wymaga dużego budżetu, ale wymaga uczciwej obserwacji. Jeżeli poplątana linia ujawnia problem z układem, kolejnością lub dostępem do materiałów, można często poprawić proces niewielką zmianą organizacyjną. Jeśli jednak źródłem jest niestabilny popyt, brak standardu albo przeciążone stanowisko, sama przebudowa przestrzeni tylko przesunie problem w inne miejsce.
